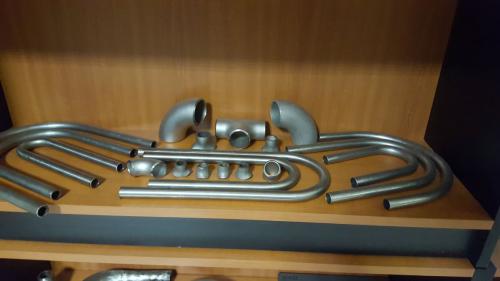

Csőoválosodás hajlítás közben - Mikor jelent valódi műszaki problémát?
A gyakorlatban azonban a folyamat ennél jóval összetettebb. Hajlítás közben a cső anyaga nem egyformán viselkedik a teljes keresztmetszetben. A külső íven húzó igénybevétel, a belső íven nyomó igénybevétel jelenik meg, miközben a cső keresztmetszete is változhat. Ennek egyik jól ismert következménye a csőoválosodás.
Oválosodásról akkor beszélünk, amikor a cső eredetileg kör alakú keresztmetszete a hajlítás során ellipszishez hasonló formát vesz fel. Vagyis a cső egyik irányban kissé belapul, másik irányban pedig megnyúlik. Ez bizonyos mértékig természetes jelenség, különösen vékonyabb falú csöveknél, kisebb hajlítási sugárnál vagy nagyobb átmérő esetén. A kérdés nem az, hogy előfordulhat-e oválosodás, hanem az, hogy mekkora mértékben elfogadható, és mikortól jelent valódi műszaki problémát.
A csőhajlításnál az oválosodás mellett más alakváltozási hibák is megjelenhetnek, például falvékonyodás, ráncosodás, repedés vagy visszarugózás. Ezek együtt határozzák meg, hogy a hajlított cső megfelel-e a tervezett funkciónak.
Miért oválosodik a cső hajlítás közben?
A cső hajlításakor a külső ív hosszabb pályára kényszerül, ezért ott az anyag megnyúlik. A belső íven ezzel szemben az anyag összenyomódik. A cső fala közben igyekszik alkalmazkodni az új geometriához, de mivel üreges keresztmetszetről van szó, a körforma nem mindig marad tökéletesen stabil.
A cső keresztmetszete hajlítás közben bizonyos mértékig deformálódik. A külső oldalon falvékonyodás, a belső oldalon anyagtömörödés vagy ráncosodási hajlam jelentkezhet, a keresztmetszet pedig ellaposodhat. Minél nagyobb az alakváltozási igény, annál nagyobb az oválosodás kockázata.
Ezt több tényező befolyásolja. Számít a cső átmérője, falvastagsága, anyagminősége, a hajlítási sugár, a hajlítási szög, a használt technológia, a szerszámozás és az is, hogy van-e belső megtámasztás, például tüske vagy mandrel. Ugyanaz a hajlítási feladat egy vastag falú acélcsőnél alig okoz látható keresztmetszeti változást, míg egy vékony falú, nagy átmérőjű csőnél már jelentősebb oválosodást eredményezhet.
Az oválosodás nem mindig hiba
Fontos tisztázni, hogy az oválosodás önmagában nem feltétlenül selejtes gyártást jelent. A fémalakítás során bizonyos mértékű geometriai változás természetes. A kérdés mindig az, hogy a változás belefér-e az adott szerkezet, rendszer vagy csővezeték műszaki követelményeibe.
Egy dekorációs vagy kevésbé terhelt szerkezeti elemnél kisebb oválosodás sokszor nem okoz gondot, ha a méret, az illeszkedés és a megjelenés elfogadható. Egy technológiai csővezetékben, nyomástartó rendszerben, áramlástechnikai berendezésben vagy precíz illesztést igénylő alkatrészben viszont már kisebb keresztmetszeti eltérés is problémát jelenthet.
Ezért az oválosodást mindig a felhasználási cél alapján kell értékelni. Nem ugyanaz az elfogadható tűrés egy korlátelemnél, egy kipufogórendszernél, egy ipari csővezeték-ívnél, egy hőcserélő elemeinek csövezésénél vagy egy nyomás alatt üzemelő technológiai rendszerben.
Mikor válik műszaki problémává?
A csőoválosodás akkor jelent valódi műszaki problémát, ha befolyásolja a cső funkcióját, szilárdságát, átfolyási keresztmetszetét, illeszthetőségét vagy élettartamát. Vagyis nem pusztán esztétikai eltérésről van szó, hanem olyan alakváltozásról, amely a rendszer működését vagy biztonságát érinti.
Áramlástechnikai szempontból a belapuló cső keresztmetszete megváltoztatja az áramlási viszonyokat. Folyadék, gáz, gőz vagy más közeg szállításánál a keresztmetszet csökkenése nyomásveszteséget, turbulenciát vagy helyi áramlási zavarokat okozhat. Egy kisebb keresztmetszeti változás bizonyos rendszerekben még elfogadható, de nagyobb oválosodás már mérhető teljesítményromlást eredményezhet.
Szerkezeti szempontból az oválosodás azért lehet veszélyes, mert a cső teherbírása összefügg a keresztmetszet geometriájával. A kör keresztmetszet kedvezően viseli a belső nyomást és a külső terheléseket. Ha a keresztmetszet jelentősen ellapul, a cső bizonyos irányokban gyengébbé válhat, és érzékenyebb lehet további deformációra.
Illesztési szempontból pedig akkor okoz gondot az oválosodás, ha a hajlított cső végéhez vagy íves részéhez más alkatrésznek kell pontosan kapcsolódnia. Karimák, toldatok, fittingek, bilincsek, hegesztési előkészítések vagy gépi befogások esetén a keresztmetszet eltérése szerelési nehézséget okozhat.
Mi számít túl nagy oválosodásnak?
Erre nincs minden helyzetre érvényes, egyszerű válasz. A megengedett oválosodást általában a tervezési előírás, a szabvány, a vevői követelmény, az iparági gyakorlat vagy az adott rendszer funkciója határozza meg. Egy nyomástartó csővezeték, egy gépalkatrész vagy egy esztétikai célú hajlított elem más tűrést engedhet meg.
Az oválosodás mértékét általában a legnagyobb és legkisebb külső átmérő különbsége alapján vizsgálják. A hajlított szakaszon megmérik, mennyire tér el a keresztmetszet a körformától. Minél nagyobb ez az eltérés az eredeti átmérőhöz képest, annál komolyabb a deformáció.
A mérésnél fontos, hogy ne csak egy ponton vizsgáljuk a csövet. Az oválosodás a hajlítás mentén változhat. Gyakran a hajlítás középső szakaszán vagy a legnagyobb alakváltozást szenvedő részen a leglátványosabb. Ha csak a csővégeket ellenőrizzük, könnyen elsiklunk a problémás ívszakasz felett.
Kisebb hajlítási sugár, nagyobb kockázat
Az egyik legfontosabb tényező a hajlítási sugár. Minél kisebb sugárra hajlítunk egy csövet, annál nagyobb alakváltozást kell elviselnie az anyagnak. Ez növeli az oválosodás, a falvékonyodás és a belső oldali ráncosodás esélyét.
Nagyobb hajlítási sugárnál a cső „kíméletesebben” alakul. A külső ív megnyúlása és a belső ív összenyomódása kevésbé koncentrált, ezért a keresztmetszet is jobban megtarthatja eredeti formáját. Kis sugarú hajlításnál viszont a cső rövidebb szakaszon kénytelen nagyobb geometriaváltozást felvenni.
Ezért nem mindig érdemes túl szoros ívet tervezni. Ha a funkció megengedi, a nagyobb hajlítási sugár sokszor jobb műszaki megoldás. Nemcsak az oválosodás csökkenhet, hanem a gyártási kockázat, a falvékonyodás és a repedési hajlam is.
A falvastagság szerepe
A vékony falú csövek hajlítás közben érzékenyebbek az oválosodásra. Ennek oka egyszerű: a vékonyabb fal kevésbé tartja stabilan a kör keresztmetszetet. A cső könnyebben lapul, deformálódik vagy ráncosodik, különösen kisebb hajlítási sugárnál.
A vastagabb falú cső ezzel szemben jobban ellenáll a keresztmetszeti torzulásnak. Ez azonban nem jelenti azt, hogy mindig vastagabb csövet kell választani. A falvastagság növelése növeli a tömeget, az anyagköltséget, és befolyásolhatja a gyárthatóságot is. A jó döntés mindig a terhelés, a funkció, a hajlíthatóság és a költség egyensúlya.
Vékony falú csöveknél különösen fontos a megfelelő technológia és szerszámozás. Belső megtámasztás, megfelelő hajlítószerszám, kontrollált előtolás és jól beállított hajlítási paraméterek nélkül a keresztmetszet könnyen túlzottan deformálódhat.
Anyagminőség és alakíthatóság
Nem minden anyag viselkedik egyformán hajlítás közben. Az acél, rozsdamentes acél, alumínium, réz vagy különböző ötvözetek alakíthatósága eltérő. Számít a szakítószilárdság, a folyáshatár, a nyúlás, a keménység, a hőkezelési állapot és a gyártási mód is.
Egy jól alakítható anyag általában jobban viseli a hajlítást, kisebb repedési hajlammal és kedvezőbb deformációval. Egy ridegebb, keményebb vagy kevésbé képlékeny anyagnál nagyobb a kockázata annak, hogy a keresztmetszet torzulása mellett repedés vagy felületi sérülés is megjelenik.
Ezért a csőhajlítást nem lehet csak geometriai kérdésként kezelni. Ugyanaz a hajlítási sugár és falvastagság más eredményt adhat különböző anyagoknál. A tervezésnél és gyártásnál mindig figyelembe kell venni az adott cső anyagminőségét.
Hideg, meleg és indukciós hajlítás hatása
A hajlítási technológia is befolyásolja az oválosodást. Hideg csőhajlításnál az anyagot szobahőmérsékleten alakítják. Ez pontos, ismételhető és hatékony eljárás lehet, különösen megfelelő gépekkel és szerszámokkal. Ugyanakkor bizonyos átmérő, falvastagság és anyagminőség mellett nagyobb alakítási erőt igényelhet.
Meleg hajlításnál az anyagot hevítik, így könnyebben alakíthatóvá válik. Ez nagyobb méretek, vastagabb falú csövek vagy speciális hajlítási feladatok esetén előnyös lehet. Az indukciós csőhajlítás célzott, kontrollált melegítéssel dolgozik, amely ipari feladatoknál pontos és hatékony megoldást adhat. A masamuvek.hu tartalma is kiemeli, hogy a különböző hajlítási eljárások más-más projektigényekhez illenek.
Az oválosodás szempontjából nem lehet kijelenteni, hogy az egyik technológia mindig jobb. A megfelelő eljárás az átmérőtől, falvastagságtól, anyagtól, hajlítási sugártól és végfelhasználástól függ. A lényeg az, hogy a technológiát a feladathoz kell választani, nem fordítva.
Belső megtámasztás és szerszámozás
A csőoválosodás csökkentésének egyik legfontosabb eszköze a megfelelő megtámasztás. Hajlítás közben a cső keresztmetszete akkor tudja jobban megtartani alakját, ha a szerszámozás megfelelően vezeti és támasztja az anyagot. Ide tartozhat a hajlítószerszám, a nyomószerszám, a simító vagy a belső tüske használata.
A belső tüske vagy mandrel különösen vékony falú, kis sugarú vagy szigorú tűrést igénylő hajlításoknál lehet fontos. Segít megtartani a cső belső keresztmetszetét, csökkentheti a belapulást és a belső oldali ráncosodást. Nem minden feladathoz szükséges, de ahol az oválosodás kritikus, ott sokszor ez a különbség az elfogadható és a hibás darab között.
A szerszámozás állapota is számít. Kopott, pontatlan vagy nem megfelelő méretű szerszám nagyobb deformációt okozhat. A csőhajlítás precíziós munka: nem elég a megfelelő gép, a szerszámkészletnek is illeszkednie kell az adott csőmérethez és feladathoz.
Mikor csak esztétikai kérdés?
Az oválosodás kisebb mértékben sok esetben inkább esztétikai vagy minőségérzeti kérdés. Például látható korlátoknál, design elemeknél, bútorvázaknál vagy dekoratív szerkezeteknél a keresztmetszet enyhe torzulása akkor is zavaró lehet, ha a szerkezeti működést nem veszélyezteti.
Ilyenkor a probléma nem feltétlenül az, hogy a cső gyenge lenne, hanem az, hogy a végeredmény nem felel meg a vizuális elvárásnak. Egy prémium kivitelű látható szerkezetnél a szemmel észrevehető belapulás már elfogadhatatlan lehet, még ha műszakilag nem is okozna azonnali meghibásodást.
Ezért a „műszaki probléma” és az „esztétikai probléma” nem mindig választható el teljesen. Egy látható csőívnél az esztétika maga is minőségi követelmény. Ha az oválosodás rontja a megjelenést, az gyártási szempontból ugyanúgy fontos lehet.
Mikor érinti az áramlást?
Csővezetékeknél az oválosodás egyik legfontosabb következménye az átfolyási keresztmetszet megváltozása. Ha a cső belapul, a közeg áramlása megváltozik. A keresztmetszet csökkenése növelheti a helyi ellenállást, nyomásveszteséget okozhat, és bizonyos esetekben turbulenciát is fokozhat.
Ez különösen fontos technológiai rendszereknél, ahol adott térfogatáramot, nyomást vagy áramlási sebességet kell biztosítani. Egy enyhén oválos csőív talán nem okoz érdemi eltérést egy egyszerű vízelvezető vagy kis terhelésű rendszerben, de ipari csőhálózatban, hűtőkörben, gázvezetékben vagy folyamattechnológiai rendszerben már mérnöki ellenőrzést igényelhet.
Áramlási szempontból nem csak az számít, mekkora az oválosodás, hanem az is, hol helyezkedik el. Egy kritikus ív, szűk keresztmetszet, mérőelem előtti szakasz vagy nagy sebességű áramlásnál lévő hajlítás érzékenyebb lehet a geometriai eltérésre.
Mikor veszélyezteti a szilárdságot?
A cső keresztmetszete a teherbírás része. Ha a cső jelentősen ellapul, az befolyásolhatja a hajlított elem mechanikai viselkedését. Nyomás alatt üzemelő csöveknél a kör keresztmetszet előnyös, mert a belső nyomást egyenletesebben veszi fel. Az oválos keresztmetszet bizonyos területeken kedvezőtlenebb feszültségeloszlást eredményezhet.
Szerkezeti elemeknél a hajlított cső gyakran nemcsak közegszállításra szolgál, hanem terhet is visel. Ilyen esetben az oválosodás a merevséget és a stabilitást is befolyásolhatja. Ha a cső már a hajlítás során jelentősen deformálódik, későbbi terhelésnél könnyebben alakulhat ki további alakváltozás.
A szilárdsági kockázat általában akkor nő, ha az oválosodás falvékonyodással, ráncosodással vagy repedéssel együtt jelentkezik. Egy enyhén oválos, de sima felületű és megfelelő falvastagságú cső más megítélés alá esik, mint egy erősen belapult, elvékonyodott és belső oldalon ráncos hajlítás.
Kapcsolódó hiba: falvékonyodás
Az oválosodás gyakran együtt jár falvékonyodással. A hajlítás külső ívén az anyag megnyúlik, ezért a falvastagság csökkenhet. Ez természetes jelenség, de túlzott mértékben már komoly műszaki probléma.
A falvékonyodás azért kritikus, mert a cső terhelhetősége és nyomásállósága jelentősen függ a falvastagságtól. Ha a külső íven túl nagy mértékben elvékonyodik az anyag, ott gyengébb keresztmetszet jön létre. Ez nyomás, rezgés, hőterhelés vagy mechanikai igénybevétel alatt később meghibásodási ponttá válhat.
Ezért az oválosodást nem szabad önmagában vizsgálni. Ha a keresztmetszet deformálódott, érdemes ellenőrizni a falvastagságot is, különösen kritikus felhasználásnál. A szemmel elfogadhatónak tűnő csőív is lehet problémás, ha a külső oldalon túlzott falvékonyodás történt.
Kapcsolódó hiba: belső oldali ráncosodás
A hajlítás belső ívén az anyag összenyomódik. Ha a csőfal nem tudja egyenletesen felvenni ezt az alakváltozást, ráncok jelenhetnek meg. A ráncosodás nemcsak esztétikai probléma, hanem áramlási és szilárdsági szempontból is kedvezőtlen lehet.
Belső oldali ráncoknál a cső belső felülete egyenetlenné válik. Ez növelheti az áramlási ellenállást, lerakódási pontokat hozhat létre, és bizonyos esetekben fáradási vagy repedési kockázatot is jelenthet. Ha az oválosodás ráncosodással együtt jelentkezik, az már sokkal komolyabb figyelmeztető jel.
A ráncosodás különösen vékony falú csöveknél és kis hajlítási sugaraknál fordulhat elő. Megfelelő belső megtámasztással és szerszámozással csökkenthető, de a tervezésnél is fontos figyelembe venni, hogy egy adott csőméret milyen sugárral hajlítható biztonságosan.
Mikor kell már a tervezésnél számolni vele?
Az oválosodás nem csak gyártási kérdés, hanem tervezési szempont is. Ha a terv túl szoros hajlítást, túl vékony falat vagy túl nagy átmérőt ír elő az adott anyaghoz képest, a gyártás során nagyobb lesz a deformáció kockázata. Ilyenkor nem biztos, hogy a műhelyben kell „megmenteni” a geometriát; lehet, hogy a tervet kell gyárthatóbbá tenni.
A tervezőnek érdemes figyelembe vennie a hajlítási sugarat, a cső átmérőjét, falvastagságát és az elvárt tűréseket. Ha a csőív funkcionálisan kritikus, már előre meg kell határozni, mekkora oválosodás engedhető meg, és hogyan kell ellenőrizni.
Ez különösen fontos sorozatgyártásnál. Egy prototípusnál még lehet kísérletezni, de nagyobb darabszámnál már stabil, ismételhető gyártási folyamat kell. A CNC és ipari hajlítási technológiák előnye éppen az ismételhetőség és a pontosan beállítható folyamat, de ehhez megfelelő tervezési alapokra is szükség van.
Hogyan előzhető meg a túlzott oválosodás?
A túlzott oválosodás megelőzése több lépésből áll. Az első a megfelelő hajlítási sugár kiválasztása. Ha a szerkezet engedi, nagyobb sugárral általában kedvezőbb eredmény érhető el. A második a megfelelő csőméret és falvastagság választása. Vékony falú csöveknél gondosabb technológiai tervezésre van szükség.
A harmadik a megfelelő hajlítási eljárás és szerszámozás. Nem minden csőhajlítási feladat oldható meg ugyanazzal a módszerrel. Egyedi, nagy átmérőjű, vastag falú, ipari vagy szigorú tűrésű csőívek esetén más technológia lehet optimális, mint egyszerűbb, kisebb méretű alkatrészeknél.
A negyedik a gyártás közbeni ellenőrzés. Ha a hajlított darabokat csak a végén vizsgálják, későn derülhet ki, hogy a folyamat nem megfelelő. Kritikus munkáknál érdemes próbahajlítást, közbenső mérést és dokumentált minőségellenőrzést alkalmazni.
Hogyan ellenőrizhető a csőoválosodás?
Az oválosodás ellenőrzése történhet egyszerű méréssel vagy részletesebb minőségellenőrzéssel. Alapvető módszer a legnagyobb és legkisebb külső átmérő mérése a hajlított szakaszon. Ez megmutatja, mennyire tér el a keresztmetszet a körformától.
Precízebb munkáknál sablon, idomszer, 3D mérés vagy speciális mérőeszköz is használható. Ha a cső belső keresztmetszete kritikus, akkor nem elég a külső átmérőt ellenőrizni; szükség lehet belső vizsgálatra vagy áramlási megfelelőség igazolására is.
A vizsgálatot mindig az adott követelményhez kell igazítani. Egy korlátelemnél a szemrevételezés és alapméret-ellenőrzés elegendő lehet, míg ipari csővezeték esetén dokumentált mérésre és tűrésellenőrzésre lehet szükség.
Mikor kell a darabot selejtezni?
Selejtezés akkor indokolt, ha az oválosodás meghaladja az előírt tűrést, ha a cső nem illeszthető megfelelően, ha csökkent a funkcionális keresztmetszet, vagy ha az alakváltozás más hibával együtt jelentkezik. Ilyen lehet a repedés, túlzott falvékonyodás, belső oldali ráncosodás vagy felületi sérülés.
Nem minden eltérés jelent automatikusan selejtet. Bizonyos esetekben a darab javítható, újramunkálható vagy más célra felhasználható. Kritikus rendszereknél azonban nem érdemes kockáztatni. Ha a cső nyomás alatt üzemel, biztonsági funkciót lát el, vagy pontos áramlási paraméterekhez kötött, a tűrésen kívüli oválosodás komoly probléma.
A döntést mindig műszaki követelmény alapján kell meghozni, nem ránézésre. Ami egyik felhasználásban még elfogadható, másikban már veszélyes vagy alkalmatlan lehet.
Gyakori félreértések az oválosodással kapcsolatban
Az egyik gyakori félreértés, hogy a tökéletesen kör alakú keresztmetszet minden hajlítás után elvárható. A valóságban a hajlítás alakító művelet, ahol bizonyos deformáció természetes. A kérdés az, hogy ez kontrollált és tűrésen belüli-e.
A másik tévedés, hogy az oválosodás csak esztétikai hiba. Sok esetben valóban csak látványbeli kérdés, de áramlástechnikai, szerkezeti vagy illesztési szempontból komoly következményei is lehetnek.
A harmadik hiba, hogy az oválosodást csak a gyártás végén veszik észre. Pedig a megelőzés már a tervezésnél kezdődik: megfelelő sugár, falvastagság, anyag és technológia kiválasztásával sok probléma elkerülhető.
Összegzés
A csőoválosodás hajlítás közben természetes jelenség lehet, de nem minden esetben elfogadható. Kisebb mértékben sok hajlított csőnél előfordul, és ha nem befolyásolja a funkciót, az illeszkedést, az áramlást vagy a szilárdságot, nem feltétlenül jelent valódi műszaki problémát.
A gond akkor kezdődik, ha az oválosodás túlzott mértékű, csökkenti az átfolyási keresztmetszetet, rontja a teherbírást, akadályozza az illesztést, vagy falvékonyodással, ráncosodással, repedéssel együtt jelentkezik. Ilyenkor már nem egyszerű alakváltozásról, hanem potenciális minőségi vagy biztonsági problémáról beszélünk.
A megelőzés kulcsa a jó tervezés és a megfelelő technológia. A hajlítási sugár, falvastagság, anyagminőség, szerszámozás és ellenőrzés mind befolyásolja, hogy a csőív végül megfelel-e a műszaki követelményeknek. A csőhajlítás akkor igazán jó, ha nemcsak a kívánt formát adja meg, hanem a cső funkcióját, szilárdságát és hosszú távú használhatóságát is megőrzi.
